PLCアダプターを接続してみよう

スタートダブルパッケージの場合

電源コードを接続する。

2つのPLCアダプター(本体)に電源コードを接続し、それぞれの電源プラグをコンセントに差し込み、両機の本体前面部にある「POWER」ランプと「PLC」ランプが点灯していることを確認してください。

  • ■ 「POWER」ランプが点灯しないときは、取扱説明書「こんなときには」の①(P27)をご参照ください。
  • ■ 「PLC」ランプが点灯しないときや通信ができないときは、取扱説明書「こんなときには」の③(P27)をご参照ください。
  • ■ モデム(ルーター)側に接続するPLCアダプターはどちらでもかまいません。

LANケーブルを接続する。

LANケーブル(市販のものをご用意ください)でPLCアダプターとネットワーク機器(ルーター、パソコン、IPカメラ、ハブなど)を接続し、両機の「LAN」ランプが点灯していることを確認してください。

  • ■ 「LAN」ランプが点灯しないときや通信ができないときは、取扱説明書「こんなときには」の②(P27)をご参照ください。

③接続は終了しました。

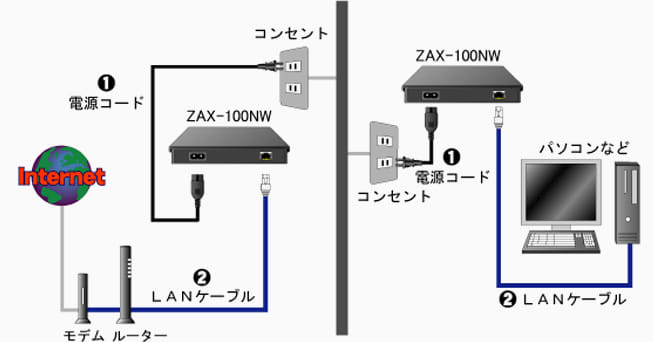

スタートダブルパッケージの接続例

1電源コード モデム ルーター 2LANケーブル ZAX-100NW コンセント コンセント ZAX-100NW 1電源コード パソコンなど 2LANケーブル Internet

※インターネットをご利用の際は、プロバイダーとの契約が必要となります。

増設用シングルパッケージの場合

電源コードを接続する。

PLCアダプター(本体)に電源コードを接続し、電源プラグをコンセントに差し込み、本体前面部にある「POWER」ランプと「PLC」ランプが点灯していることを確認してください。

  • ■ 「POWER」ランプが点灯しないときは、取扱説明書「こんなときには」の①(P27)をご参照ください。
  • ■ 「PLC」ランプが点灯しないときや通信ができないときは、取扱説明書「こんなときには」の③(P27)をご参照ください。

LANケーブルを接続する。

LANケーブル(市販のものをご用意ください)でPLCアダプターとネットワーク機器(パソコン、IPカメラ、ハブなど)を接続し、両機の「LAN」ランプが点灯していることを確認してください。

  • ■ 「LAN」ランプが点灯しないときや通信ができないときは、取扱説明書「こんなときには」の②(P27)をご参照ください。

接続は終了しました。

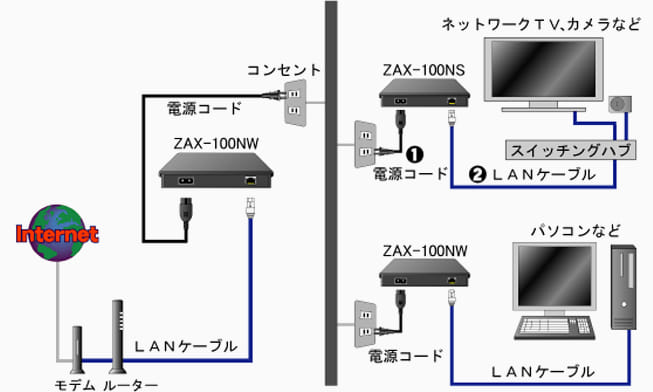

増設用シングルパッケージの接続例

Internet モデム ルーター LANケーブルZAX-100NW 電源コード コンセント ZAX-100NS 1電源コード ネットワークTV、カメラなど スイッチングハブ 2LANケーブル パソコンなど ZAX-100NW
電源コード LANケーブル

※インターネットをご利用の際は、プロバイダーとの契約が必要となります。
